边坡支护工程监测系统 地表沉降监测静力水准仪供应 详情说明：

　　边坡的稳定性受到边坡体的地质、水文、地形等条件以及工程建设等多种因素的影响，尤其是工程建设对边坡，主要是坡脚的破坏，使得边坡原有的保持边坡稳定的支撑力受到破坏，从而引起边坡体的移动，甚至引起滑坡。为保障建、构筑物和人民生命财产的安全，对边坡支护和治理工程的效果提供技术依据，必须进行边坡体稳定性的变形监测，需要长期监测地表形变、地面沉降、岩体混凝土开裂等。 该边坡支护工程监测系统由静力水准仪、4G采集网关、云平台、安锐监测中心等部件组成。

边坡沉降监测静力水准仪工作原理：

　　静力水准仪边坡沉降监测系统基于连通器原理，若干个静力水准仪通过通液管连接，测量被测点的液面高度与测量基点（不动点）液面高度的相对变化的压力值，计算出各个测点静力水准仪相对位置沉降变化量的一种自动化监测仪器。

静力水准仪沉降在线监测系统 结构组成：

　　静力水准仪边坡沉降监测系统主要由储液罐、基准点、测点、采集网关、在线监测云平台等部件组成，在一个边坡项目监测过程中，布置一个基准点和多个测点，多个静力水准仪利用通液管连接，通过测量测点水准仪上升或下降引起的液体压力变化值，从而计算出该测点的垂直位移沉降量。

边坡地表沉降监测系统 主要优势：

　　静力水准仪边坡沉降监测系统安装调试后，可以24小时自动进行测量，实时返回数据。

　　可以远程自由设置测量起止时间、测量周期等。

　　系统支持多传感器接入。例如倾角传感器、动力水准仪、多点位移计等传感器接入。

　　可联动控制其他执行设备，实现动态位移的测量和控制

　　可设置闸值，当测点变化达到闸值，系统自动预警信息。

静力水准仪边坡沉降监测仪 性能特点：

　　静力水准仪采用高精度数字敏感元件和24位MCU全数字电路设计，配合数据融合算法，使数据分辨率达0.01，精度达±0.05%FS。足以满足结构位移的实时自动化测量用途。

　　静力水准仪内嵌动态滤波算法，滤除背景杂波，数据稳定。

　　静力水准仪内自带温度补偿算法，能够在较大温度范围内稳定工作。

　　传感器采用全不锈钢制造不生锈，外部全封闭式结构，接头采用防水航空接头，防水性能好。

　　采用快速锁扣，插入即锁，无需扳手，快速安装。

边坡沉降监测静力水准仪 现场安装步骤：

1、测点布置：

　　实地查看现场情况，根据项目特点，结合项目总体布局及周边环境因素，进行测点布置。基准点需安装在被测结构物周边结构稳定的位置。以储液罐的液面为准，基准点和各测点的水平位置不得低于静力水准仪的量程。

2、安装设备：

　　各测点确认后，按照测点分布图将静力水准仪安装固定在被测的结构物上。常用的安装固定方式有以下两种，具体根据实际情况而定。

a. 胶粘支架安装：

　　支架通过胶粘在测点位置，等待完全干固后，通过M4的螺丝把水准仪安装在支架上。

b. 螺丝安装:

　　支架通过膨胀螺丝固定在测点位置，通过M4螺孔，把水准仪安装在支架上；有些型号的静力水准仪上自带螺丝孔，也可以直接把水准仪通过螺丝直接固定在结构物上。

3、安装储液罐：

　　采用PU管将各个静力水准仪串联起来，并连接到储液罐。利用量程，静力水准仪的安装位置尽量保持在同一个水平面，且低于储液罐，储液罐位置一般处于基准点水准仪的上方二十公分左右。

4、通液管连接：

　　连通管为透明PU软管，按各水准仪之间的管线路径顺序铺放，理顺并拉直，再将各静力水准仪连接，中间尽量不要让管路过于曲折，固定时要防止损伤管道，保证水能顺畅流动。

5、气管连接：

　　通气的作用是使所有测点的气压保持一致，气压平衡系统应相互连通且仅在一端与大气相通，保证液面压力为标准大气压力，安装时要确保通气阀正常通气。

6、485信号线缆连接：

　　按各测点之间的管线路径顺序铺放通信线缆。接头为防水自锁插头，可直接通过接头接入水准仪，若途中线路发生变更，需要自行接线，只需将同样颜色的线一一对应连接即可。

7、系统充液：

　　液体应选择纯净水，若无条件可选择静置后的自来水，考虑到低温环境，液体可以以1：1比例加入防冻液，防止液体低温结冻。

　　灌液时，要注意水压的高低平衡，先将沉降自动化监测系统 尾两端测点的气口打开，将其形成高低差，然后由储液罐的上盖向其中缓慢不间断地充入液体，同时观察液管内是否有气泡产生，如果发现气泡要及时排除，当液体充满液管且液管内的气泡排完后停止充液。（储液罐液位高度需保持在1/2左右）。

8、管道线路保护：

　　管线用开口的保温管包裹住所有裸露在地面的PU管，然后用警示胶带缠绕密封布于管槽内或是埋入土内。PU管接头与保护罩连接好，仪器盖上保护罩。具体保护措施应根据项目现场环境而定。

静力水准仪沉降监测系统 应用场景：

　　静力水准仪沉降监测系统可用于桥梁动态扰度、隧道、管廊、路基、地铁、深基坑、大坝、房屋等结构物的沉降自动化监测。

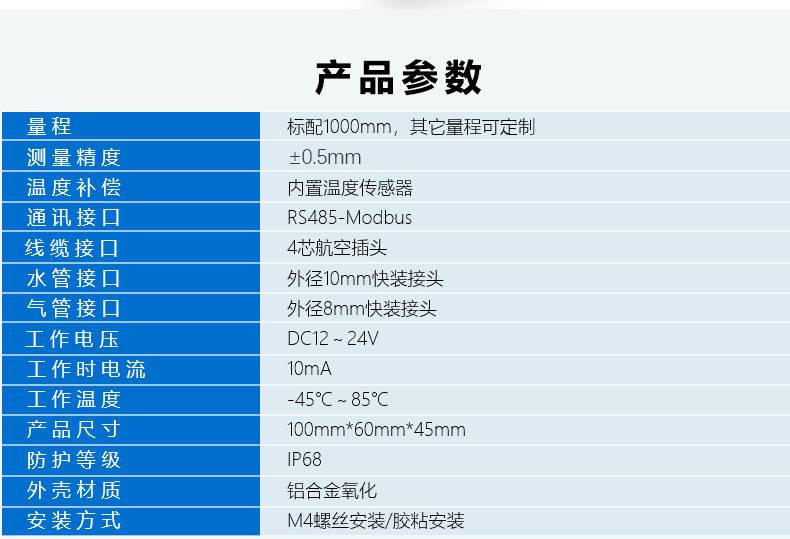

边坡监测静力水准仪 技术参数：
